Visualització i Classificació
Eins per modificar el tipus de renderitzat dels núvols de punts i activar o desactivar diferents tipus de classificacions.
Informació
Aquestes eines depenen de la informació que contenen els núvols de punts carregats. Podem tenir núvols de punts carregats i classificats, sense classificar, amb o sense la component RGB… Les eines permetran realitzar les diferents opcions segons les dades inicials carregades.

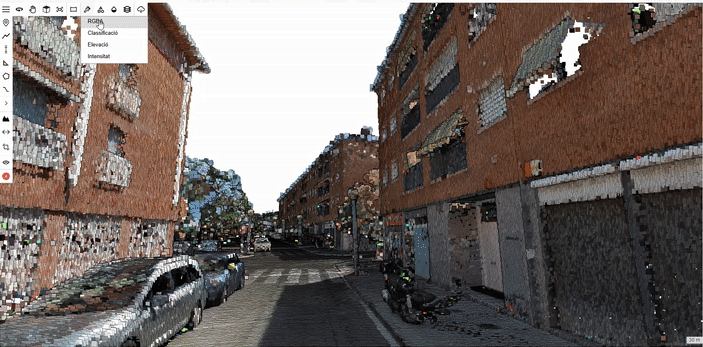

Canviar material del núvol de punts: amb aquesta eina el que es pot fer és modificar el material del núvol de punts o dit d’una altra manera, permet visualitzar diferents maneres de veure els núvols de punts representats en colors diferents segons alguna característica. En aquest cas hi ha fins a 5 representacions de l’entorn 3D. Per defecte, es visualitza en RGBA. També es poden visualitzar per classificació, elevació, intensitat o nivell de detall:
- RGBA: mostra els punts amb color real.
- Classificació: mostra els núvols de punts segons classificació.
- Elevació: mostra els núvols de punts segons la cota (coordenada Z) de cada punt. La tonalitat del color va de menys altura a més altura.
- Intensitat: mostra els punts amb més o menys foscor depenent de la seva lluministat, que dependrà de la seva distancia, material, del color (per exemple el negre reflexa menys llum) i altres factors.
Nivell de detall: representa el nivell de detall dels punts. Generalment, com més a prop estigui, més informació detallada obtindrem donat que la llum no s’ha dispersat tant. Així mateix, també influirà el material del objecte, forma, condicions ambientals etc…

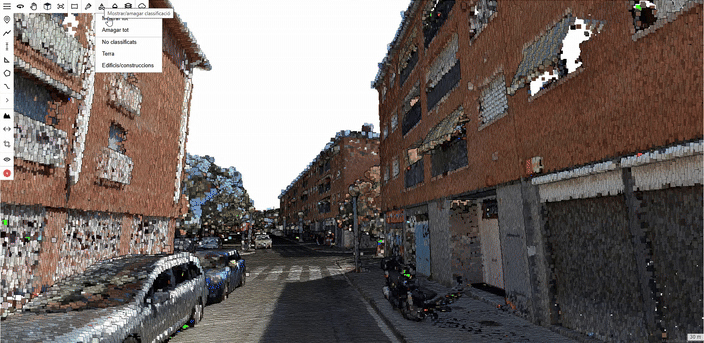

Amagar/visualitzar classificació del núvol de punts: permet visualitzar o amagar zones del núvol de punts segons la seva classificació.
Veiem l’exemple de dues imatges. En una prescindirem dels punts del terra i amb una altre, els dels edificis. Al costat, el núvols de punts al complert
