Herramientas de dibujo y medida
Estas herramientas las encontramos en la barra de herramientas vertical izquierda del entorno de trabajo de las nubes de puntos:

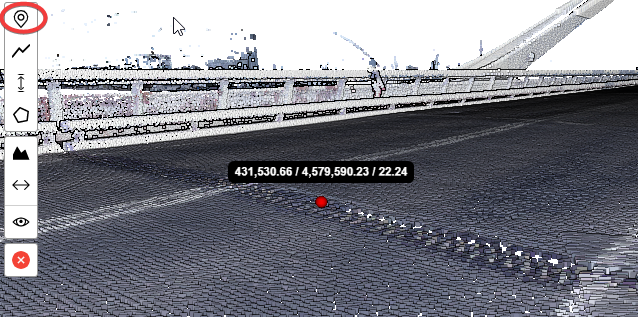

Dibujar punto y medir coordenadas: permite dibujar un punto sobre cualquier lugar dentro de la nube de puntos y obtener las coordenadas.

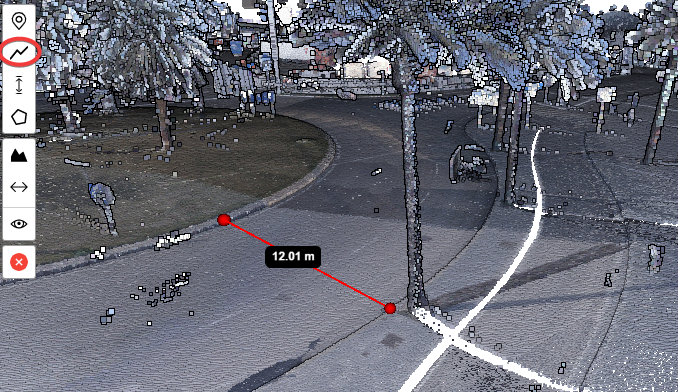

Dibujar líneas y medir distancias: permite dibujar una línea a partir de la unión de dos o más puntos y automáticamente mide la distancia entre éstos. Para dejar de dibujar la línea se hace clic en el botón derecho.

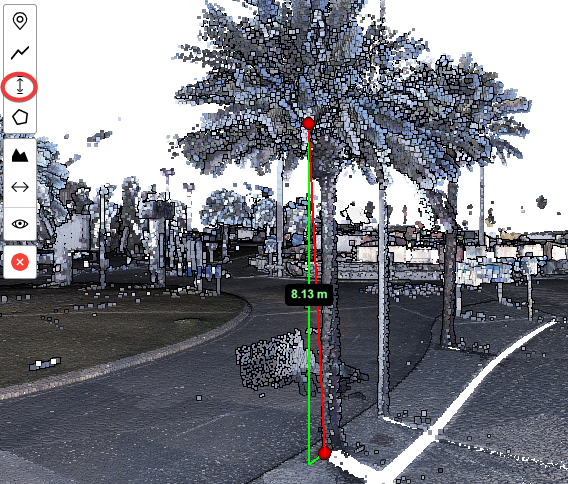

Medir altura: permite, similar a la anterior herramienta, unir dos o más puntos pero en vertical para medir alturas. Para finalizar dibujar, clic en el botón derecho.
Dibujar polígono y medir áreas: en este caso tenemos la opción de dibujar un área a partir de un polígono y automáticamente nos calcula el área , así como también las distancias entre los puntos que conforman el polígono. Para dejar de dibujar, click en el botón derecho.
Cálculos variados: esta herramienta, nos permite escoger entre una gran variedad de opciones como puede ser el cálculo del radio, azimut, ángulo e incluido volúmenes de esferas y cubos.

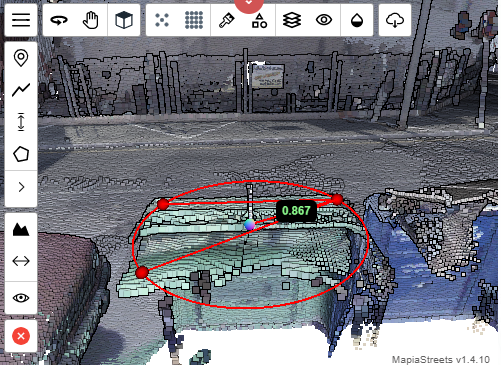

Cálculo Radio: para calcular el radio, deberemos marcar en la nube de puntos dos puntos, que conformarán una línea. Una vez hayamos designado el segundo punto, con el ratón nos permitirá crear una circunferencia, mayor o menor, dependiendo de cómo nos convenga. Esto puede aplicarse a cualquier estructura de la que nos interese saber su radio.
Cálculo Azimut: marcamos un punto, y calculamos el azimut respecto al norte. Una vez damos el segundo clic, se muestra en pantalla el resultado.

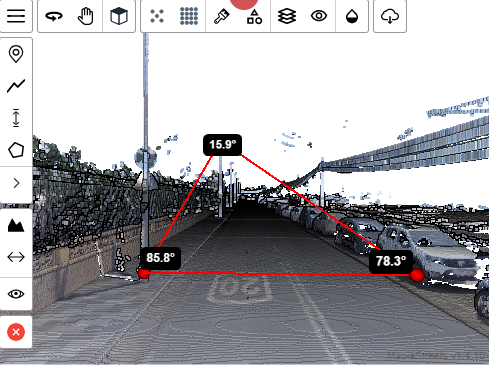

Cálculo Ángulo: mide el ángulo entre segmentos. Designamos el segmento con dos puntos, y el tercero será el que nos dé los tres ángulos.

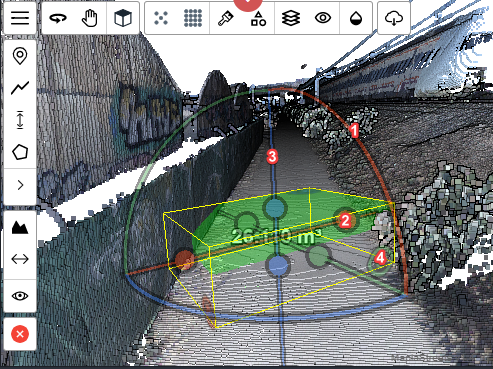

Volumen Cubo: nos permite situar en la nube de puntos un cubo. Cuando ya hayamos colocado el cubo, tendremos las siguientes opciones, explicadas por grupos de botones:
Gira cubo sobre él mismo (Botones 1): los botones 1 nos permiten girar el cubo sobre sí mismo en diferentes direcciones en un rango de 360 grados.
Aumentar área (Botones 2): los botones 2 nos dejan aumentar el área del cubo tanto como por el eje x o el y en ambos sentidos.
Girar cubo hacia arriba o hacia abajo (Botones 3) los botones 3 mueven la posición del cubo en el espacio tanto como en el eje x como en el y en ambos sentidos.
Ampliar cara (Botones 4): los botones 4 ampliando una cara del cubo, de modo que trabajar sea más sencillo.

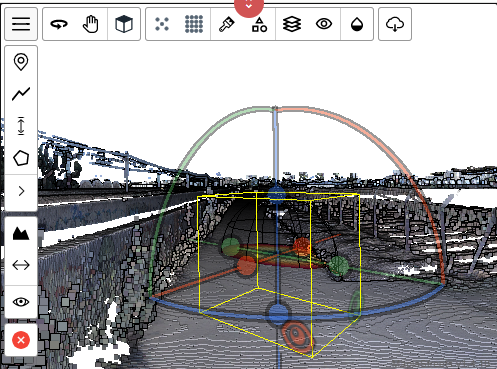

Volumen Esfera: sus opciones son las mismas que el cubo, y se trabaja con él de la misma manera. Lo único que cambia es que en el centro no está cuando volumen ocupa, en cambio, en el cubo si está.
Eliminar medidas: podemos eliminar todas las medidas realizadas desde la opción de la cruz roja.
